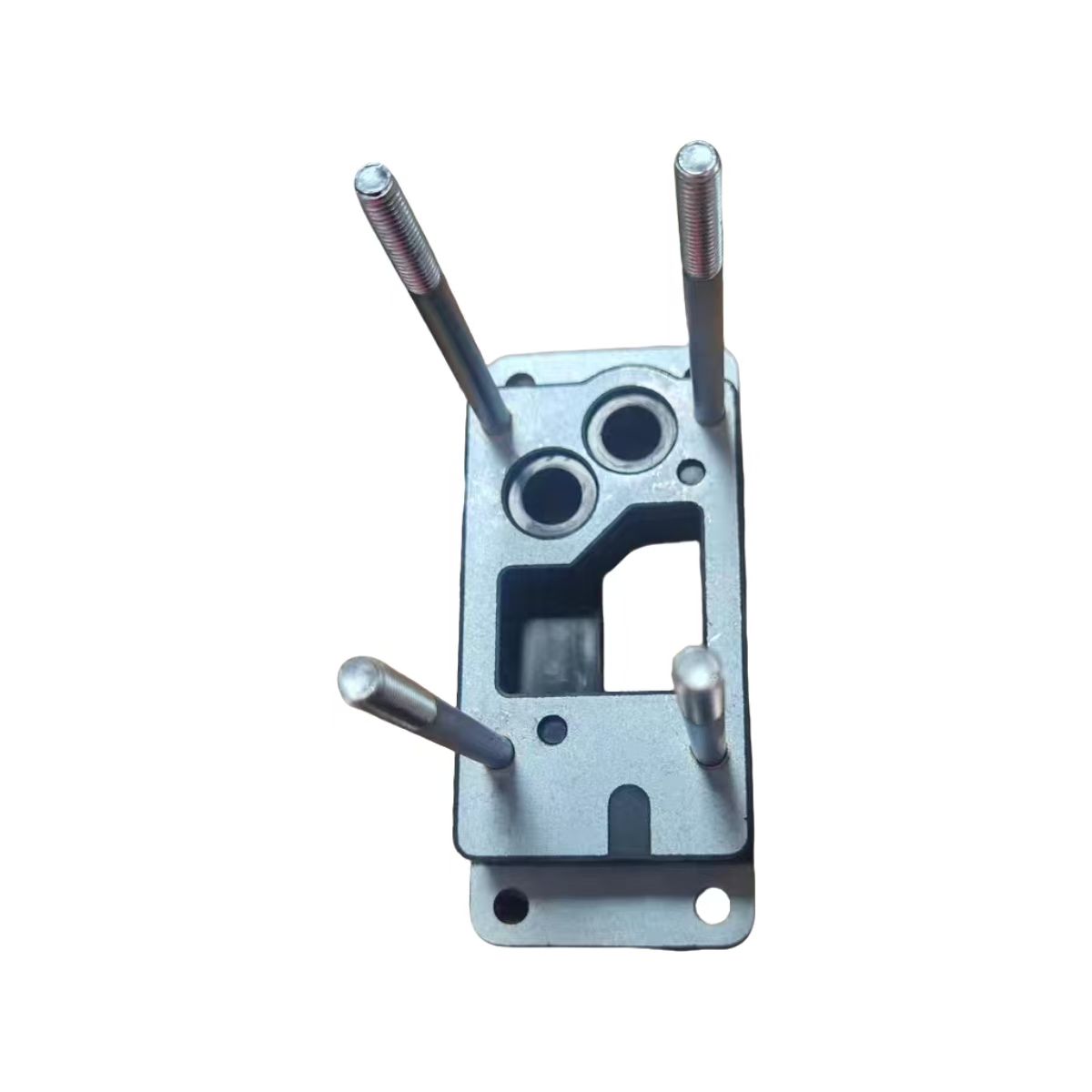

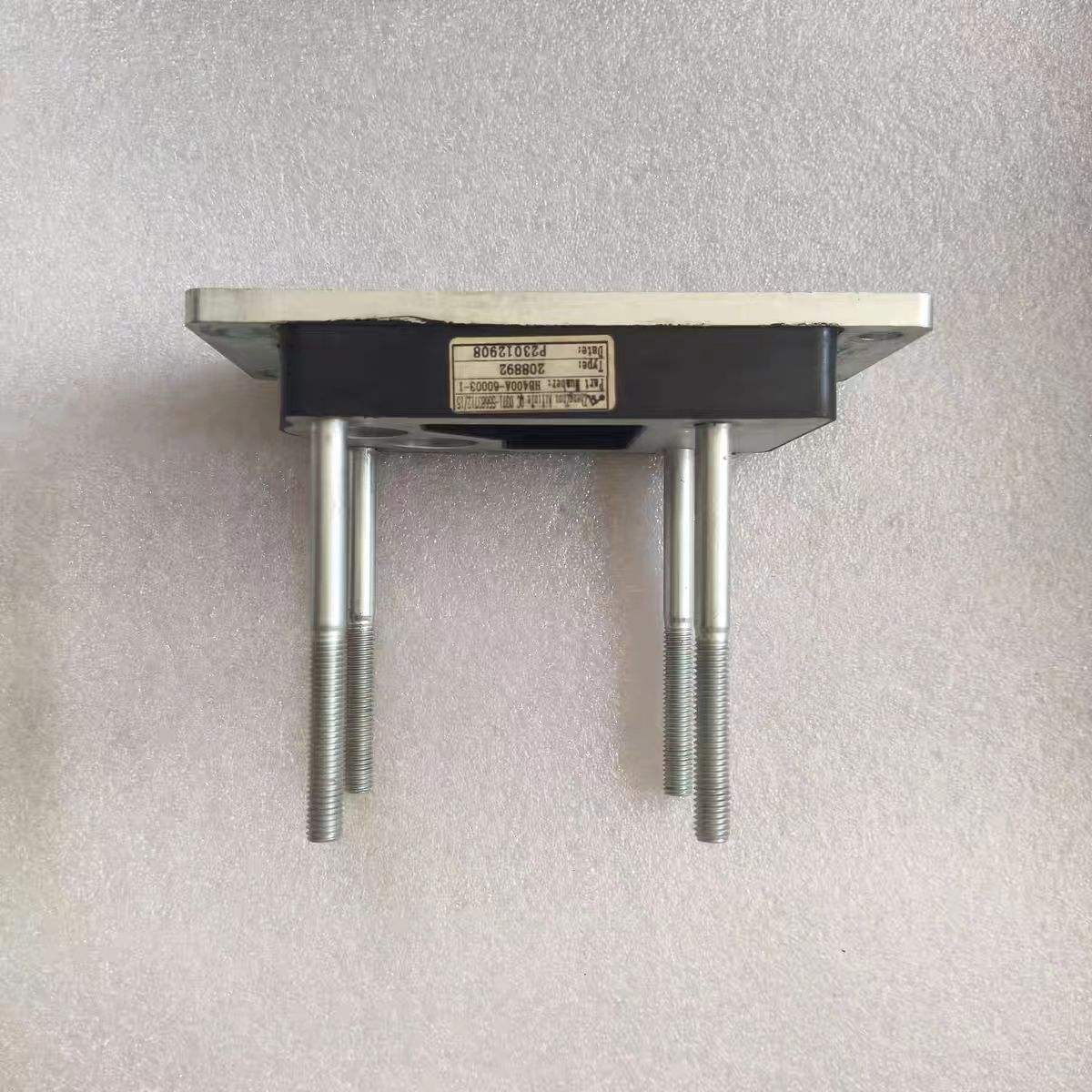

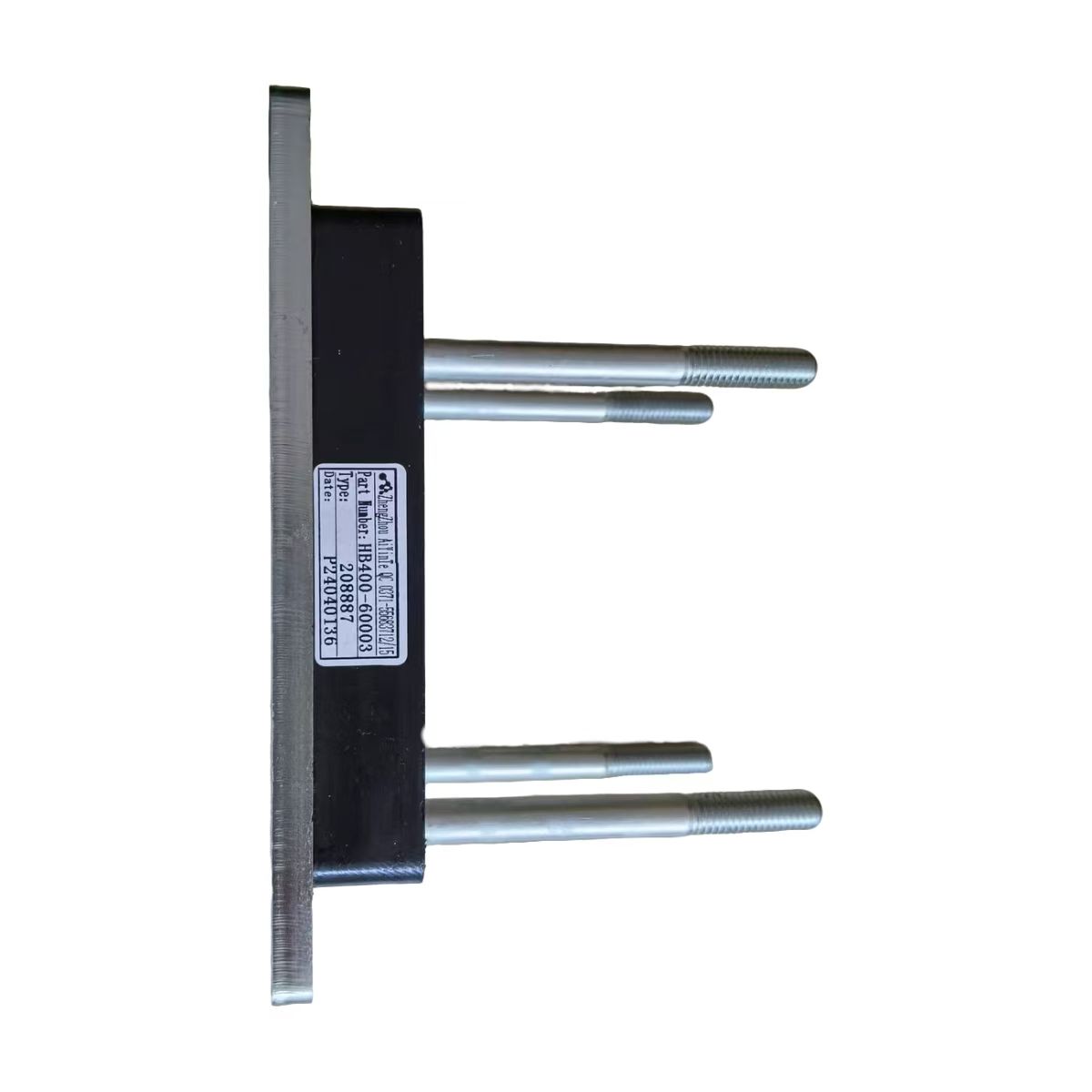

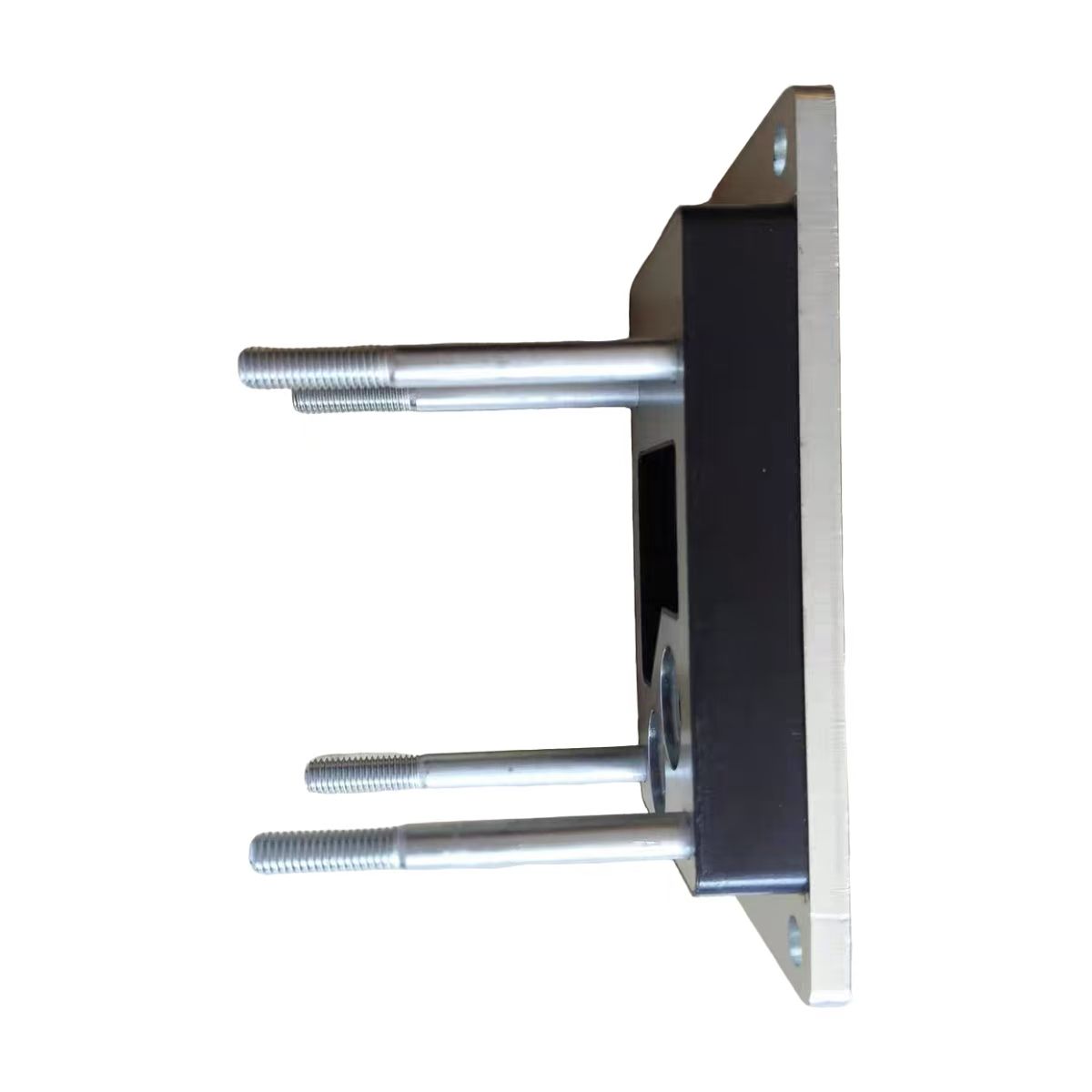

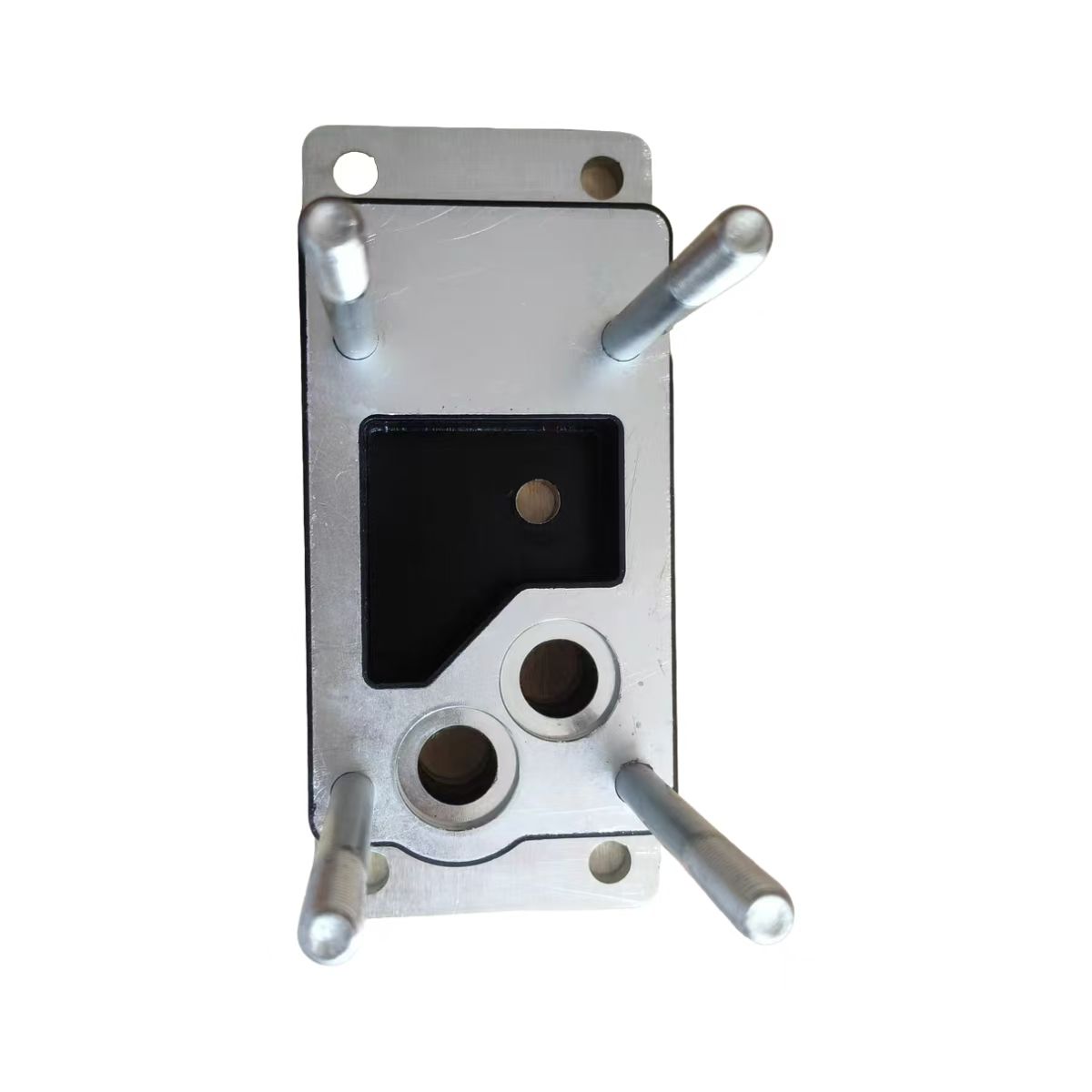

SNELLE hydraulische retarder-dempingsplaat voor Shacman Truck

De FAST Hydraulische Retarder-dempingsplaat voor Shacman Truck is een montage- en beschermend onderdeel geleverd door Skyond, vervaardigd in onze fabriek in China. Deze dempingsplaat is ontworpen voor de pneumatische proportionele regelklep op FAST hydraulische retardersystemen, die vaak worden aangetroffen op zware Shacman-vrachtwagens, waaronder de X5000-, X6000- en M3000S-serie, evenals op andere merken die zijn uitgerust met FAST-retarders zoals Sinotruk HOWO, Yutong en Yaxing. De retarder-dempingsplaat wordt rechtstreeks op het regelklephuis gemonteerd, waardoor de proportionele klep wordt vastgezet die de luchtdruk regelt die het oliecarter van de retarder binnenkomt. Deze drukregeling bepaalt de oliestroom naar de werkkamer, die op zijn beurt het remkoppel regelt. Een versleten of ontbrekende dempingsplaat zorgt ervoor dat overmatige trillingen de precisieklep bereiken, wat leidt tot onregelmatig remmen, vertraagde inschakeling of volledige klepstoring. Door deze te vervangen door de Retarder-dempingsplaat wordt de stabiele werking van de klep en de consistente hydraulische kracht hersteld, voor een veiligere vertraging van het voertuig.

Productvoordelen

Beveiligt de proportionele klep tegen trillingen.

De FAST hydraulische retarder-dempingsplaat voor Shacman Truck houdt de elektromagnetische proportionele klep stevig op het retarderklephuis. Dit voorkomt klepbewegingen of signaalvervorming veroorzaakt door trillingen van het wegdek en stuiteren van het voertuig, waardoor de retarder consistent reageert op commando's van de bestuurder.

Verlengt de levensduur van componenten.

Door schok- en trillingsenergie te absorberen voordat deze de proportionele klep bereikt, vermindert de dempingsplaat de slijtage van de interne componenten van de klep, zoals de spoel, veren en elektromagneten. Dit vertaalt zich in langere onderhoudsintervallen en minder klepvervangingen gedurende de levensduur van het voertuig.

Composiet metaal-rubber constructie.

De stalen plaat zorgt voor een stevige montage en nauwkeurige kleppositionering, terwijl de gebonden rubberen laag hoogfrequente trillingen absorbeert. Dit geïntegreerde ontwerp elimineert de noodzaak voor afzonderlijke montagebeugels en isolatoren, waardoor de klepmontage wordt vereenvoudigd en potentiële storingspunten worden verminderd.

Behoudt de belangrijkste remvoordelen van de retarder.

Dankzij een stabiele proportionele klep kan de retarder zijn volledige rempotentieel benutten: slijtagevrije vertraging, consistente prestaties zonder thermische vervaging en minder belasting van de bedrijfsremmen en banden. Voor wagenparkbeheerders betekent dit lagere onderhoudskosten en een lager brandstofverbruik.

Directe OEM-vervanging.

De montagegaten, plaatdikte en totale afmetingen komen overeen met de specificaties van de originele uitrusting. Voor de installatie zijn geen wijzigingen aan het kleplichaam of de omliggende componenten vereist.

Belangrijkste specificaties

Wat is de rol van de demping?

De FAST hydraulische retarder-dempingsplaat voor Shacman Truck vervult drie essentiële functies in het retarderbesturingssysteem:

Veilige montage. De plaat bevestigt de elektromagnetische proportionele klep stevig aan het retarderklephuis. Deze mechanische bevestiging voorkomt dat de klep verschuift of losraakt onder trillingen van het voertuig, waardoor een nauwkeurige uitlijning tussen de klep en de pneumatische en elektrische verbindingen behouden blijft.

Trillingsdemping.De geïntegreerde rubberen laag absorbeert en verspreidt schok- en trillingsenergie van het wegdek en de aandrijflijn. Zonder deze demping zouden trillingen rechtstreeks worden overgebracht naar de interne componenten van de klep, zoals de spoel, de veren en de solenoïden, wat voortijdige slijtage, een onregelmatige reactie of een volledige uitval veroorzaakt.

Bescherming van signaalintegriteit.Door de klep te isoleren van trillingen, voorkomt de Retarder Damping Plate dat valse signalen of signaalvervorming de elektronische regeleenheid bereiken. De proportionele klep vertrouwt op nauwkeurige elektrische signalen van de ECU om de luchtdruk te regelen. Door trillingen veroorzaakt contact stuiteren of onderbroken verbindingen kunnen ervoor zorgen dat de ECU de kleppositie verkeerd interpreteert, wat leidt tot een onjuiste toepassing van het remkoppel.

Voor de bestuurder vertaalt dit zich in een voorspelbare, lineaire remreactie in alle bedrijfsmodi van de retarder, van de afdalingsfunctie met constante snelheid tot de volledig ingeschakelde remmodi.

Over productconstructie

Deze Retarder Damping Plate heeft een composietconstructie: een koolstofstalen Q235-plaat gebonden aan een rubberen dempingslaag.

Koolstofstaal Q235 plaat.Dit structurele staal biedt de stijfheid die nodig is om de proportionele klep veilig te monteren. Het is bestand tegen buigen en vervormen onder de klemkrachten van de bevestigingsbouten en de trillingsbelastingen van het voertuig. De stalen plaat handhaaft de precieze oriëntatie van de klep ten opzichte van het kleplichaam, waardoor pneumatische en elektrische verbindingen op één lijn blijven.

Rubberen dempingslaag.De elastomeerlaag absorbeert hoogfrequente trillingsenergie en zet deze om in warmte, die via de plaat wordt afgevoerd. Deze rubbercompound is geformuleerd om zijn dempende eigenschappen te behouden over het hele temperatuurbereik dat men tegenkomt bij het gebruik van zware vrachtwagens, van koude starts in de winter tot aanhoudende hitte van het retardersysteem tijdens lange afdalingen.

Composiet ontwerp voordeel.Door metaal en rubber tot één geheel te verbinden, biedt de dempingsplaat zowel structurele montage als trillingsisolatie in één compact onderdeel. Dit elimineert de noodzaak voor afzonderlijke montagebeugels en rubberen isolatoren, waardoor de klepmontage wordt vereenvoudigd en potentiële storingspunten worden verminderd.

Compatibele retardermodellen en voertuigtoepassingen

De FAST hydraulische retarder-dempingsplaat voor Shacman Truck is compatibel met het volledige assortiment FAST hydraulische retardermodellen:

1. FH400B (serieschakeling). Wordt in lijn met de transmissie gemonteerd, geschikt voor voertuigen waar de ruimte serie-installatie mogelijk maakt.

2. FH240B. Een compact model met serieschakeling voor toepassingen met minder pk's.

3. FHB320B (parallelle aansluiting). Wordt naast de transmissie gemonteerd, waarbij de PTO-interface (PTO) behouden blijft.

4. FHB400B. Een parallelle verbindingsmodel met hogere capaciteit.

Deze retardermodellen zijn in de fabriek gemonteerd of door de dealer geïnstalleerd op:

1. Shacman X5000, X6000, M3000S en andere zware vrachtwagens van Shacman

2. Sinotruk HOWO-serie

3. Yutong- en Yaxing-bussen en touringcars

4. Andere merken bedrijfsvoertuigen die FAST-retarders gebruiken

Voor werkplaatsen en wagenparkbeheerders biedt de Retarder Damping Plate één SKU die meerdere retardermodellen en voertuigtoepassingen dekt, waardoor het voorraadbeheer wordt vereenvoudigd.

Installatie en onderhoud

Het vervangen van de retarder-dempingsplaat vereist aandacht voor detail:

Professionele installatie aanbevolen

De werkzaamheden omvatten het demonteren van het retarderregelklephuis. Wij adviseren dat een technicus met ervaring met FAST-retarderservice de vervanging uitvoert.

Koppelspecificatie

Bevestigingsbouten moeten met een momentsleutel met het voorgeschreven aanhaalmoment worden aangedraaid. Te vast aandraaien kan het klephuis of de dempingsplaat beschadigen; te weinig aandraaien maakt beweging en trillingen mogelijk.

Inspecteer de bijbehorende componenten

Controleer, terwijl de klep is verwijderd, de proportionele klep zelf op schade. Inspecteer de O-ringafdichting op hardheid, barsten of vervorming en vervang deze indien nodig.

Functietest na installatie

Test na de hermontage de retarder in alle bedrijfsmodi met constante snelheid en elke remfase om te bevestigen dat de remkracht normaal is en dat er geen lucht- of olielekken zijn.

De meeste installaties kunnen in minder dan een uur worden voltooid door een ervaren technicus.

Hoe controleert en test Skyon de kwaliteit?

Elke door Skyond geleverde SNELLE hydraulische retarder-dempingsplaat voor Shacman Truck wordt vóór verzending geïnspecteerd:

Dimensionale verificatie.De locaties van de montagegaten, de dikte en de totale afmetingen van de plaat worden gecontroleerd aan de hand van OEM-specificaties om een ​​correcte montage te garanderen.

Integriteit van de rubberbinding. De rubberlaag wordt geïnspecteerd op een goede hechting met de stalen plaat, zonder holtes of scheiding.

Oppervlakteafwerking.De stalen plaat wordt gecontroleerd op bramen, scherpe randen of corrosie die de installatie of de levensduur kunnen beïnvloeden.

Monster testen. Willekeurige monsters van elke batch worden onderworpen aan compressie- en trillingstests om de dempingsprestaties te verifiëren.

Geavanceerde productie bij Skyond

Skyond beschikt over een moderne productiefaciliteit die is uitgerust met precisiemachines en geautomatiseerde productielijnen. Onze fabriek is in staat om de FAST hydraulische retarder-dempingsplaat voor Shacman Truck en andere precisiecomponenten te produceren volgens consistente kwaliteitsnormen.

Precisie CNC-bewerking. Onze CNC-apparatuur verzorgt het snijden en vormgeven van metalen componenten volgens exacte specificaties. Voor de dempingsplaat zorgt dit voor nauwkeurige locaties van de montagegaten, een consistente plaatdikte en een goede pasvorm op het kleplichaam. De maatnauwkeurigheid heeft rechtstreeks invloed op het installatiegemak en op het vermogen van de plaat om de klepuitlijning onder trillingen te behouden.

Geautomatiseerde assemblage en kwaliteitscontrole. Geautomatiseerde processen verminderen menselijke fouten en zorgen voor een consistente bouwkwaliteit tijdens productieruns. Elke batch wordt in meerdere fasen geïnspecteerd, van de verificatie van de grondstoffen tot het testen van het eindproduct.

Speciale rubberverbindingslijn. De rubberen dempende laag wordt met behulp van gecontroleerde processen aan de staalplaat bevestigd, waardoor een goede hechting zonder holtes of delaminatie wordt gegarandeerd. Deze hechtingsintegriteit is van cruciaal belang voor de trillingsdempende prestaties van de plaat gedurende zijn levensduur.

Testapparatuur. Zeer nauwkeurige meetinstrumenten en elektrische testers verifiëren de productprestaties onder gesimuleerde bedrijfsomstandigheden. Willekeurige monsters van elke batch worden onderworpen aan compressie- en trillingstests om te bevestigen dat de dempingseigenschappen aan de specificaties voldoen.

Productiecapaciteit. Onze faciliteit ondersteunt grootschalige productie om aan bulkbestellingen te voldoen met behoud van een consistente kwaliteit. Voor wagenparkbeheerders en handelsbedrijven die volumezendingen nodig hebben, kunnen we de productie dienovereenkomstig opschalen.

Wereldwijde levering en logistiek

Skyond exporteert naar Rusland, Centraal-Azië, Zuidoost-Azië, Afrika, Zuid-Amerika en andere regio's. Ons logistieke team verzorgt:

1. Containerladen met de juiste beveiliging om schade tijdens het transport te voorkomen

2. Douanedocumentatie voor een vlotte afhandeling

3. Routebeschrijving naar grote havens voor efficiënte internationale verzending

De meeste normale bestellingen voor de SNELLE hydraulische retarder-dempingsplaat voor Shacman Truck worden binnen 7-45 dagen na betalingsbevestiging verzonden. Voor klanten met regelmatige behoeften kunnen we geplande verzendingen regelen of voorraad bijhouden in expediteurmagazijnen voor een snellere levering.

Veelgestelde vragen

Q1: Welke onderdeelnummers komen overeen met deze dempingsplaat?

De dempingsplaat is leverbaar als HB400-60003 en HB400-60002. Het complete proportionele klepsamenstel met dempingsplaat is HB400-60001.

Vraag 2: Hoe kan ik bevestigen dat deze dempingsplaat op mijn vrachtwagen past?

Controleer het retardermodel op het identificatieplaatje op de retarderbehuizing. Compatibele modellen zijn onder meer de FH400B, FH240B, FHB320B en FHB400B. U kunt ook het VIN van uw voertuig doorgeven aan uw leverancier voor exacte afstemming in de elektronische onderdelencatalogus FAST of Shacman.

Vraag 3: Wat moet ik samen met de dempingsplaat vervangen?

Inspecteer de proportionele klep op schade. Controleer de O-ringafdichting op veroudering of slijtage en vervang deze indien nodig.

Vraag 4: Kan ik dit zelf installeren?

De werkzaamheden omvatten het lichaam van de retarderregelklep. Wij adviseren de installatie door een technicus met FAST retarder-service-ervaring om een ​​correcte koppel- en functietest te garanderen.
