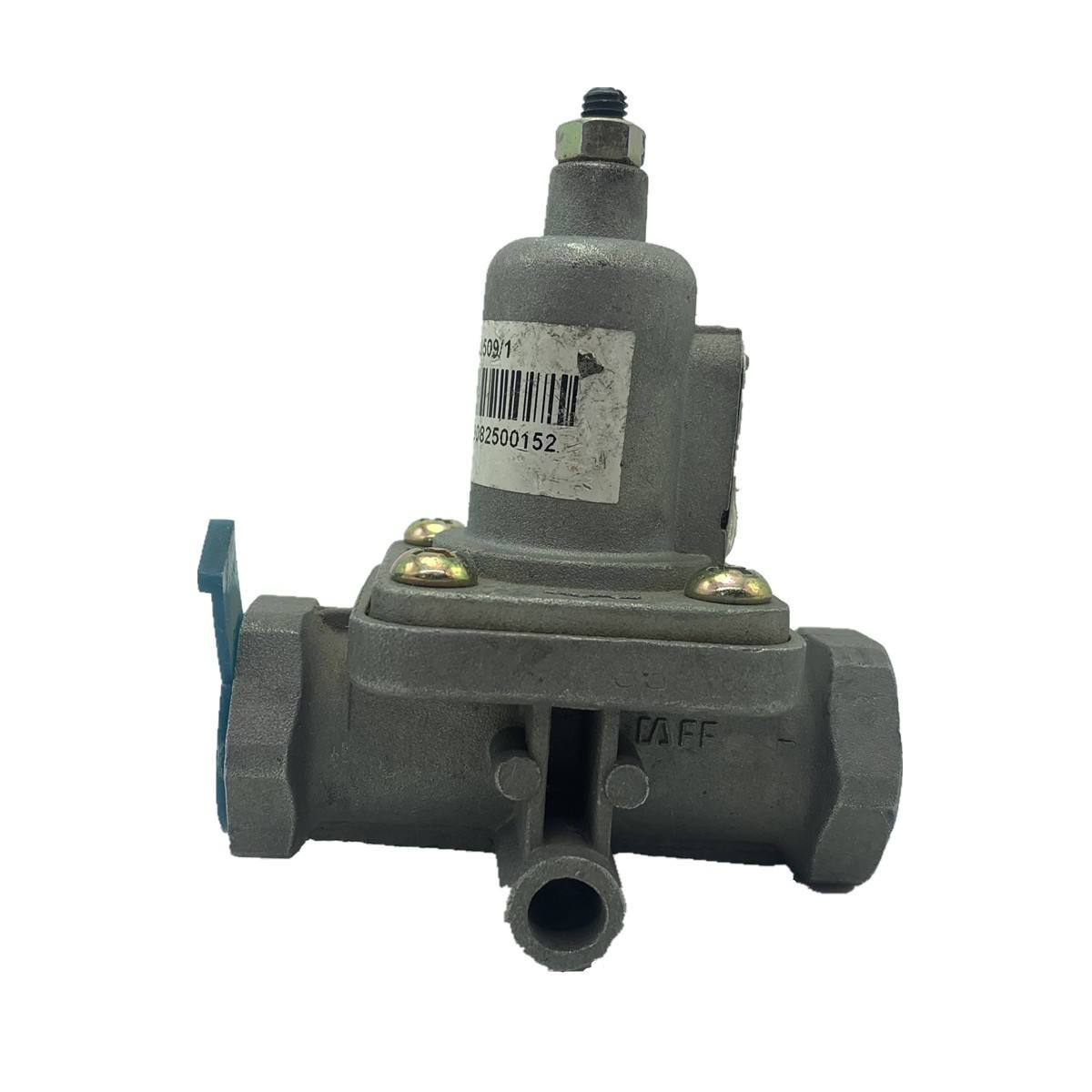

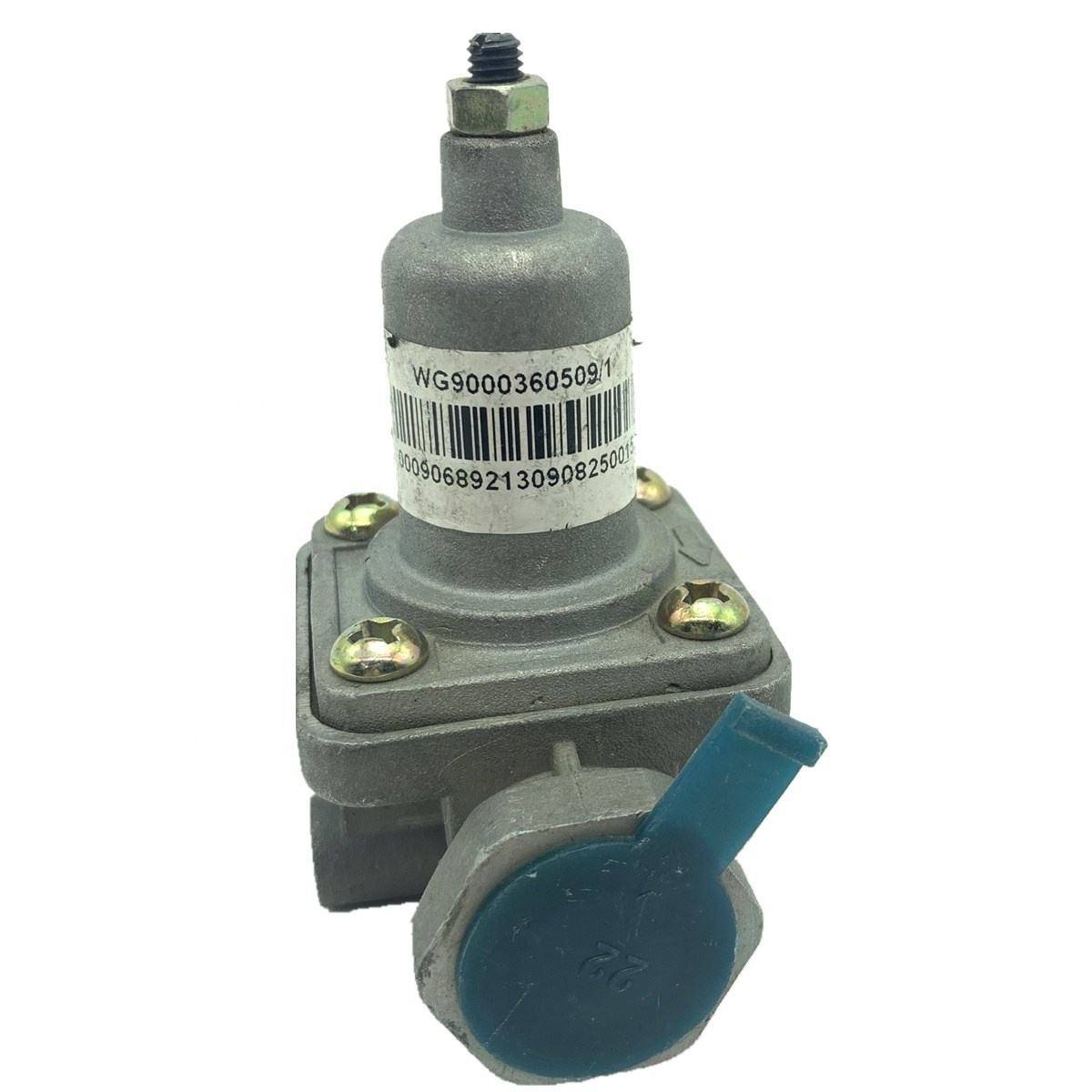

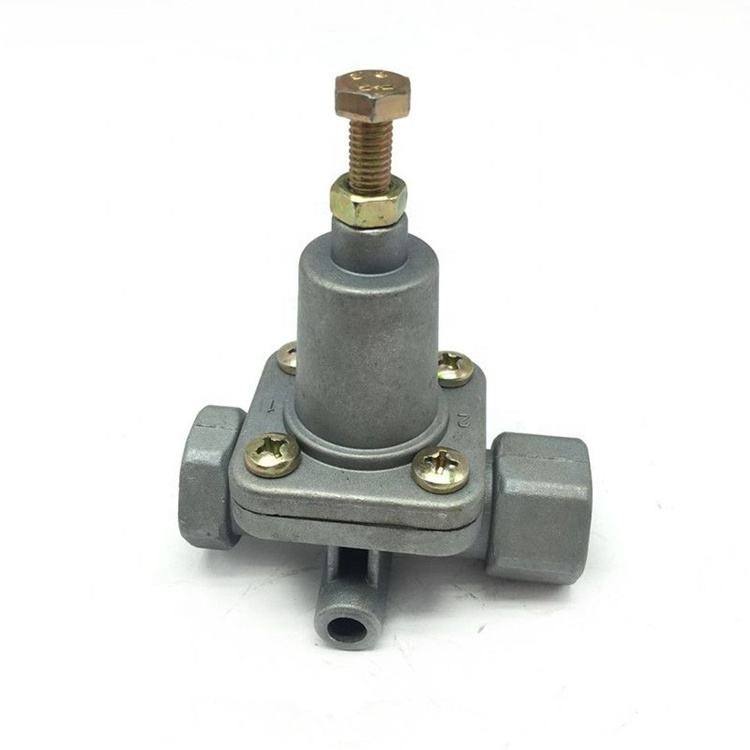

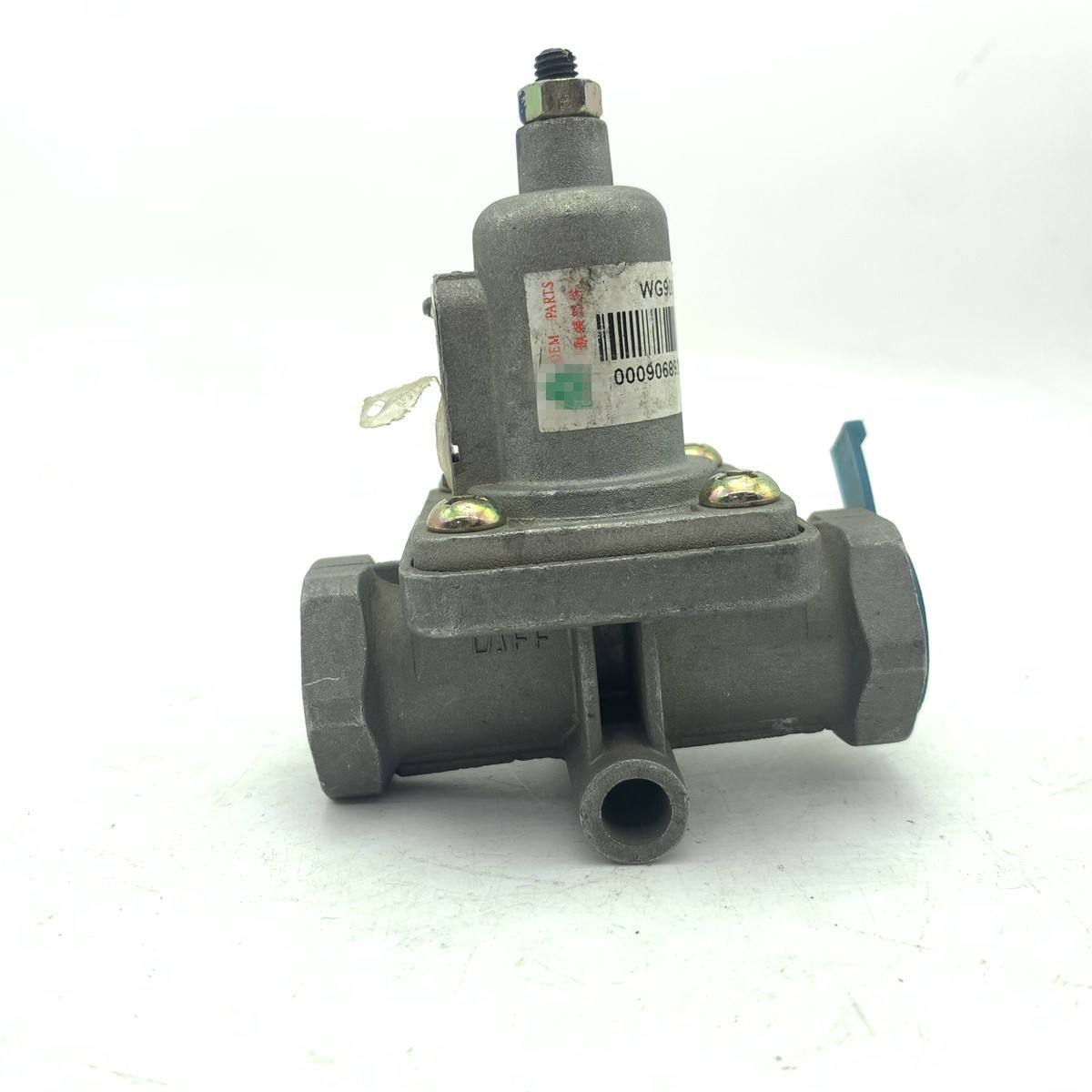

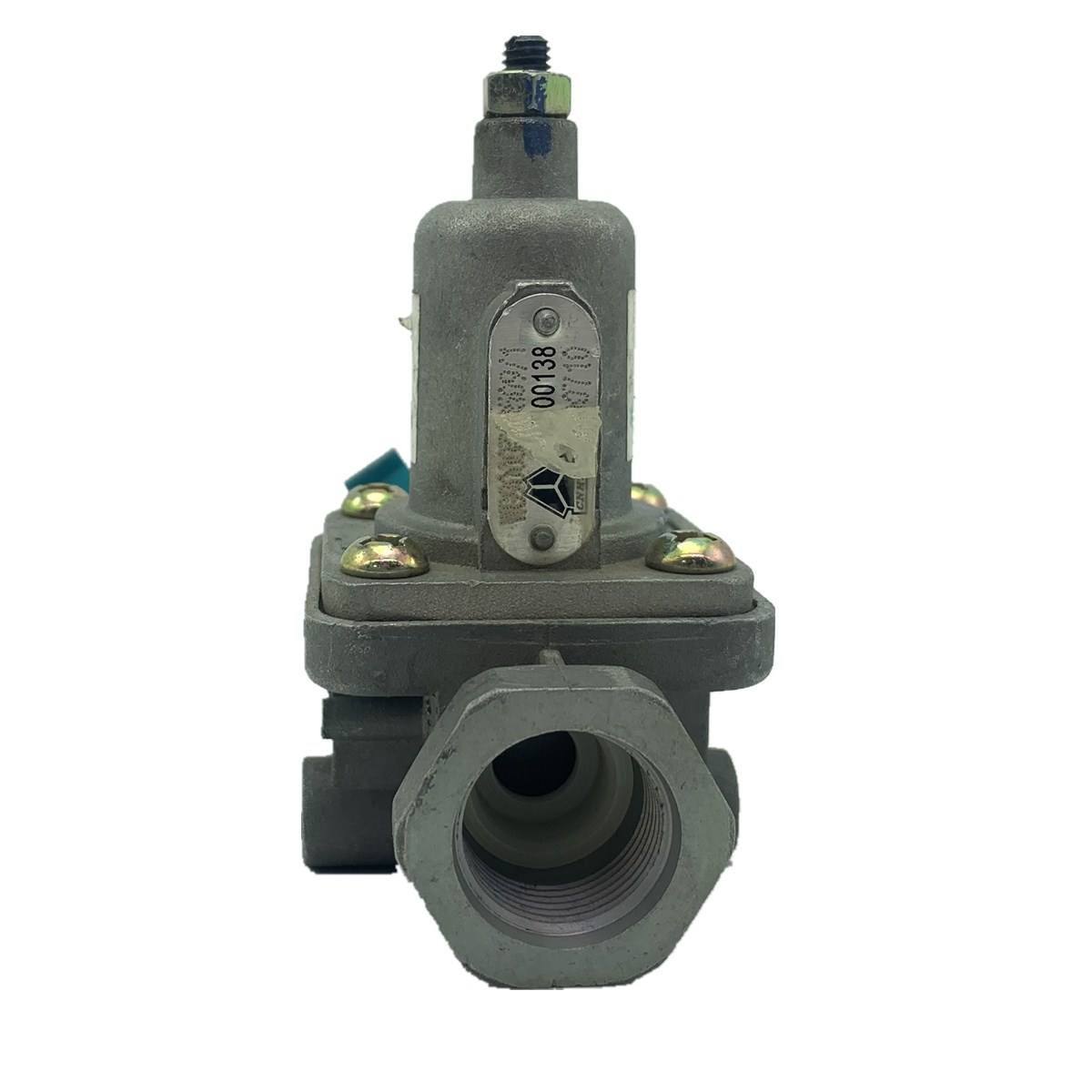

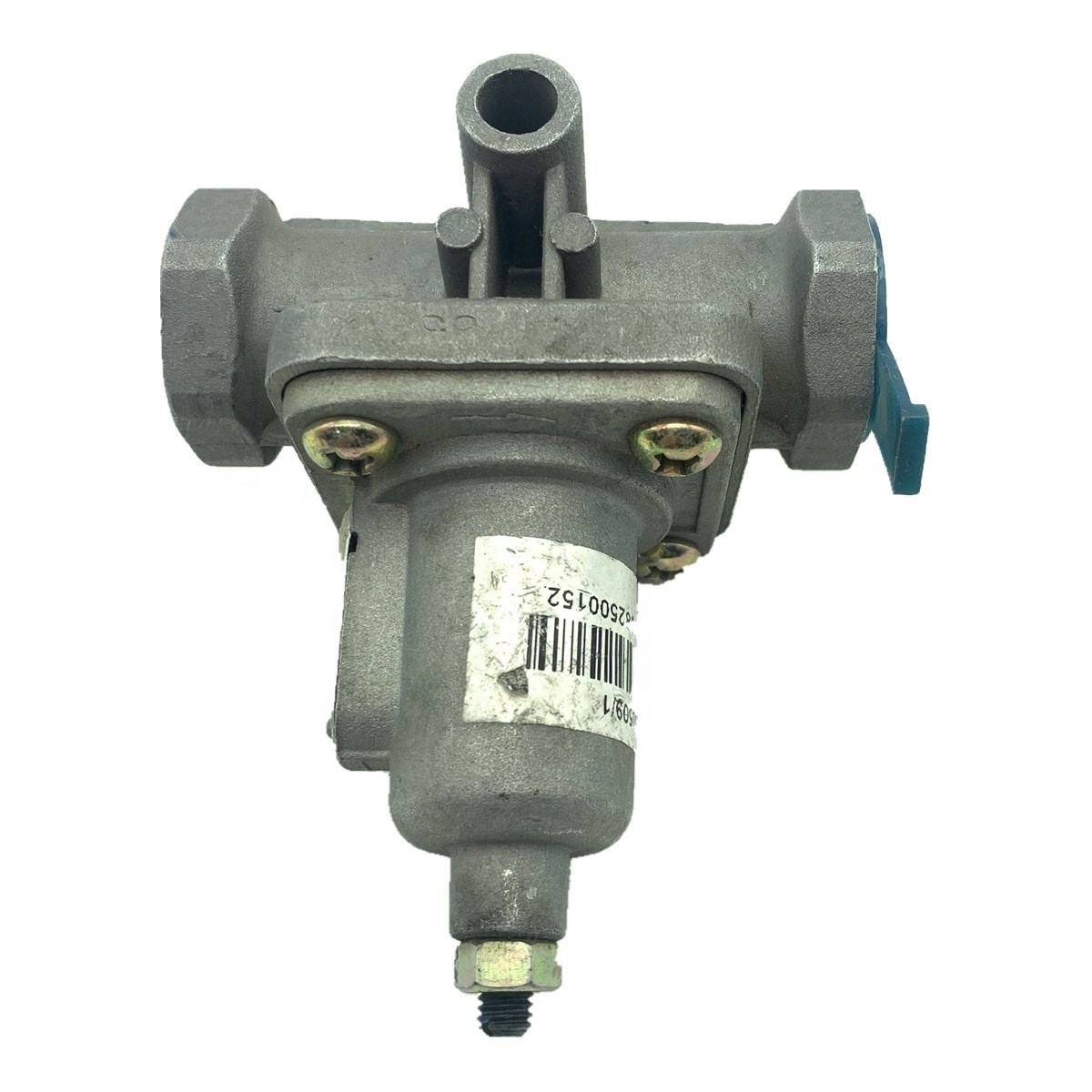

WG9000360509 Ontlastklep voor Sinotruk HOWO

De WG9000360509 ontlastklep voor Sinotruk HOWO is een in China vervaardigd veiligheidsonderdeel voor het luchtremsysteem dat door het merk Skyond wordt aangeboden aan wereldwijde kopers, vervaardigd en geleverd vanuit de productiebasis in Jinan. Deze klep wordt geïnstalleerd in de buurt van het luchtreservoir of de luchtdroger op HOWO-vrachtwagens en wordt automatisch geactiveerd wanneer de systeemdruk de ingestelde limiet overschrijdt om overtollige lucht af te voeren en schade aan leidingen of componenten door overdruk te voorkomen. Het past op HOWO en andere Sinotruk-modellen. De schroefdraad komt rechtstreeks overeen met de fabriekspoorten, waardoor er geen adapters of afdichtingsmiddelen nodig zijn voor de installatie.

Productspecificaties

Risico's als een ontlastklep defect raakt

De ontlastklep is geen onderdeel dat snel slijt, maar als het kapot gaat, zijn de gevolgen direct en ernstig.

Klep bleef gesloten

Het luchtreservoir blijft onder druk staan ​​tot boven de ontwerplimieten, waardoor een leiding- of tankbreuk en een onmiddellijk drukverlies in het remsysteem kunnen ontstaan.

Klep gaat voortijdig open of sluit niet volledig af

De druk in het systeem daalt, de compressor draait regelmatig (waardoor het brandstofverbruik toeneemt) en het gevoel van het rempedaal wordt hard bij verminderde remkracht.

Veermoeheid veroorzaakt drukverschuiving

De klep gaat onder of boven het instelpunt open, waardoor de druk te vroeg wordt afgevoerd (waardoor de remreserve wordt verminderd) of te laat (waardoor het systeem voortdurend overbelast blijft).

Voor wagenparkbeheerders is elke vertraging in de remreactie veroorzaakt door luchtdrukproblemen een direct veiligheidsrisico. De WG9000360509 ontlastklep voor Sinotruk HOWO levert consistente prestaties: gekalibreerd volgens OEM-drukwaarden, met veren ontworpen voor langdurige weerstand tegen vermoeidheid, waardoor de klep bij de juiste druk opent en sluit.

Hoe werkt de klep intern?

De WG9000360509 ontlastklep voor Sinotruk HOWO is een veerbelaste ontlastklep, bestaande uit vier kerncomponenten: lichaam, veer, schotel en afdichtingen.

Werkingsprincipe:Systeemdruk werkt op de bodem van de schotel via de inlaatpoort. Wanneer de druk onder het veerinstelpunt ligt, houdt de veer de schotel stevig tegen de zitting; de klep blijft gesloten. Wanneer de druk het instelpunt bereikt, overwint de luchtkracht de veervoorspanning, waardoor de schotel wordt opgetild en overtollige lucht via de uitlaatpoort wordt afgevoerd. Als de druk daalt, duwt de veer de schotel terug om de klep te sluiten.

Deze cyclus kan tijdens het gebruik van het voertuig honderden keren voorkomen. Het veermateriaal en de warmtebehandeling bepalen de levensduur van de vermoeiing; het afdichtingsmateriaal bepaalt of de klep vervormt of hard wordt onder lage/hoge temperaturen, waardoor de integriteit van de afdichting wordt aangetast; de nauwkeurigheid van de pasvorm van de schotel tot de zitting bepaalt de lekvrije prestaties in gesloten toestand.

Onze ontwerpvereiste: de klep moet binnen ±5% van de ingestelde druk worden bediend, met een lekpercentage onder de specificatie na het sluiten, en een veerscheurdrukafwijking binnen 3% na 100.000 cycli.

Waarom veren en afdichtingen cruciaal zijn voor de kwaliteit？

Faalpunten bij een ontlastklep zijn geconcentreerd in de veer en afdichtingen.

Lente:Gemaakt van gelegeerd verenstaal, gehard en getemperd, met zwarte oxide- of zinklaag voor corrosiebestendigheid. De draaddiameter, het aantal spoelen en de vrije lengte worden nauwkeurig berekend voor elke drukwaarde om een ​​nauwkeurige voorspanning te leveren. Gelegeerd verenstaal biedt een hogere elasticiteitsgrens en vermoeiingssterkte dan gewoon koolstofstaal, en is bestand tegen plastische vervorming of breuk bij veelvuldig fietsen.

afdichtingen:Nitrilbutadieenrubber (NBR) met een werktemperatuurbereik van -40°C tot +100°C. NBR biedt een betere treksterkte en slijtvastheid dan standaardrubber en is bestand tegen vervorming of slijtage onder hoge druk. Een ontwerp met dubbele afdichting combineert een O-ring (dynamische afdichting wanneer de schotel beweegt) en een vlakke pakking (statische afdichting wanneer de klep gesloten is) om nul lekkage in de gesloten toestand te bereiken.

Lichaam:Verkrijgbaar in nodulair gietijzer of gegoten aluminium. Nodulair gietijzer biedt hoge sterkte en slagvastheid voor toepassingen met zware belasting; aluminium is lichter en heeft een betere warmteafvoer waar gewicht ertoe doet. Beide materialen hebben een anticorrosiebehandeling ondergaan en hebben de zoutsproeitests van minimaal 72 uur doorstaan.

Inspectieproces bij Skyon

Elke WG9000360509-ontlastklep voor Sinotruk HOWO ondergaat vóór verzending de volgende inspecties:

1. Barstdruktest.Met behulp van een speciale druktestbank met perslucht wordt de druk geleidelijk verhoogd totdat de klep opent, waarbij de kraakdruk wordt geregistreerd. Voor de classificatie van 0,6 MPa bedraagt ​​het aanvaardbare bereik 0,58–0,62 MPa; voor 0,65 MPa is dit 0,63–0,67 MPa. Eenheden buiten dit bereik worden herwerkt.

2. Sluitdruk- en lektest.Na het openen wordt de druk vrijgegeven totdat de klep weer op zijn plaats zit; de sluitdruk wordt gecontroleerd op stabiliteit. De klep wordt vervolgens gedurende 30 seconden gesloten gehouden terwijl de leksnelheid wordt gemeten. Standaard vereist leksnelheid ≤5 ml/min na sluiting.

3. Veercompressietest.Willekeurige monsters van veren worden getest op compressie-/terugslagprestaties onder gesimuleerde werkomstandigheden, waarbij wordt gecontroleerd of de vrije lengte en werkhoogte binnen de ontwerptoleranties vallen.

4. Visuele inspectie en draadinspectie.Het lichaamsoppervlak wordt gecontroleerd op zandgaten of scheuren; De schroefdraad wordt geverifieerd met go/no-go-meters.

Alle inspectieresultaten worden per batch geregistreerd, waarbij rapporten worden bewaard voor traceerbaarheid.

Installatiegemak

De WG9000360509 ontlastklep voor Sinotruk HOWO gebruikt schroefdraad die identiek is aan de originele fabrieksontwerpen. Voor de installatie zijn geen adapters, draadtape of vloeibaar afdichtmiddel vereist.

Procedure:Zoek de montagepoort op het luchtreservoir of de luchtdroger, draai de klep met de hand in tot de schroefdraad ingrijpt en draai hem vervolgens vast met een standaardsleutel tot het gespecificeerde aanhaalmoment. Het schroefdraadontwerp is zelfdichtend: eenmaal aangedraaid vormt het taps toelopende of vlakke afdichtingsoppervlak een afdichting met de poort, zonder gebruik te maken van tape of pasta om gaten op te vullen.

Vervangingsproces:Maak het luchtreservoir drukloos, verwijder de oude klep, reinig de schroefdraad van de montagepoort en het afdichtingsoppervlak en installeer vervolgens de nieuwe klep. De vervangingstijd voor een enkele klep bedraagt ​​minder dan 15 minuten.

OEM-aanpassingsmogelijkheden:Vervaardiging volgens tekeningen, monsters of speciale vereisten

Skyond levert niet alleen standaard catalogusproducten, maar accepteert ook OEM-bestellingen op maat. Voor klanten met speciale drukinstellingen, poortgroottes of merkvereisten bieden wij end-to-end maatwerk, van ontwerp tot massaproductie.

Aanpassingsproces:De klant verstrekt producttekeningen, monsters of gedetailleerde specificaties.

Ons technische team evalueert de haalbaarheid, bevestigt materialen, drukparameters, bewerkingsprocessen en andere kritische aspecten.

Er worden monsters geproduceerd voor testen en goedkeuring door de klant.

Na goedkeuring van het monster begint de massaproductie met volledige traceerbaarheid van de kwaliteitscontrole.

Verschillende buitenlandse klanten werken al samen met Skyond aan OEM-projecten, waarbij hun eigen branding wordt toegepast op productoppervlakken voor verkoop op de lokale markt. MOQ en doorlooptijd voor OEM-bestellingen worden onderhandeld op basis van de productcomplexiteit.

Skyond's volledige assortiment Sinotruk-onderdelen

De WG9000360509 ontlastklep voor Sinotruk HOWO is slechts één product in het portfolio van Skyond. Met 15 jaar ervaring in de Sinotruk-onderdelensector biedt Skyond een compleet onderdelenaanbod voor motoren, transmissies, chassis en carrosseriesystemen.

Motoronderdelen:cilinderblokken, koppen, zuigers, zuigerveren, krukassen, drijfstangen, kleppen, brandstofpompen, waterpompen, turbocompressoren, enz.

Transmissie onderdelen:behuizingen, versnellingen, synchronisatoren, lagers, schakelmechanismen, koppelingsplaten en drukplaten, enz.

Chassisonderdelen:frames, ophanging, stuurinrichtingen, spoorstangeinden, remtrommels, remschijven, etc.

Onderhoudsonderdelen:filters (olie, brandstof, lucht), remblokken, riemen, spanners, enz.

Alle onderdelen zijn verkrijgbaar in zowel originele OEM- als hoogwaardige aftermarket-opties om aan verschillende marktbehoeften en inkoopbudgetten te voldoen. Volumebestellingen krijgen betere eenheidsprijzen – bulkbestellingen zijn welkom.

Waarom uw HOWO-onderdelen bij Skyond kopen?

1. Vijftien jaar gerichte ervaring. Skyond is al 15 jaar actief in de onderdelensector voor zware vrachtwagens en bouwmachines en heeft een grote bekendheid opgebouwd met de volledige productlijn van Sinotruk, van interne onderdelen van de motor tot chassiscomponenten en onderdelen van het luchtremsysteem, zoals de WG9000360509-ontlastklep. Dit betekent een snellere identificatie van het juiste onderdeel voor uw voertuig en minder bestelfouten.

2. Gelegen in de thuisstad van Sinotruk. Onze fabriek en magazijn zijn gevestigd in Jinan, de hoofdkantoorstad van Sinotruk. Dit geeft ons directe toegang tot nauwkeurige specificaties en originele referentiemonsters, en stelt ons in staat om de voorraad snel te verplaatsen zonder lange doorlooptijden veroorzaakt door distributiekanalen met meerdere niveaus. De meeste bestellingen worden binnen 7-45 dagen na betaling verzonden.

3. Klaar voor wereldwijde levering. We exporteren regelmatig naar Rusland, Centraal-Azië, Zuidoost-Azië, Afrika, Zuid-Amerika en daarbuiten. Ons logistieke team heeft ervaring met het laden van containers, douanedocumentatie en routering naar grote havens. Of u nu een enkele klep of een volle container met gemengde onderdelen nodig heeft, wij verzorgen de verzending, zodat u dat niet hoeft te doen.

4. Eén leverancier, duizenden onderdelen. Naast de WG9000360509 overdrukklep heeft Skyond ook motoronderdelen, transmissiecomponenten, chassisonderdelen, filters, remblokken, riemen en meer dan 130.000 artikelen op voorraad. Het bestellen van meerdere onderdeeltypen bij één enkele bron vermindert uw inkoopwerklast en consolideert zendingen.

Duidelijke aftersales. Als een product arriveert met een bevestigd kwaliteitsprobleem, repareren, vervangen of vergoeden we het. Geen argumenten, geen langdurige vertragingen. Wij staan ​​achter wat wij verzenden.
